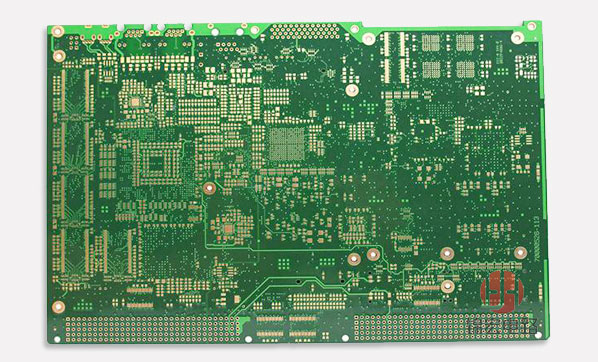

6層PCB線路板是指用6層玻璃纖維做成的pcb線路板，一般SDRAM會使用6層板，六層電路板雖會增加制作PCB成本卻可免除噪聲的干擾。

　　六層電路板設計步驟及方法：

　　1、新建PCB文件設置層結構：新建或直接導入PCB文件后設置層結構，添加中間信號層{add?layer｝，添加內部電源和內部地層{add?plane｝，中間信號層和底層頂層一樣放置信號線，銅代表信號線，無信號線的位置屬于絕緣區域。

　　2、布局：做好數字器件和模擬器件的區分，可以有效減少干擾。

　　6層pcb線路板,6層pcb板,6層電路板,6層板設計,6層板走線,6層pcb板設計,pcb6層板,pcb6層板設計　　

　　3、地平面制作：因六層線路板有兩層地，AGND與DGND分開，分別位于第二層和第四層，因此對地網絡的操作就相對容易些。把地層元器件和頂層的地網絡引腳，用導線引出，接過孔連到相應地網絡即可(考慮制作成本，盡量少用盲孔、埋孔，用焊盤代替通孔)。連接過程中盡量少用些焊盤，因為焊盤會帶來電容效應，增加干擾。

　　4、電源平面制作：因六層電路板不可能只有一個工作電壓值，因此電源層正常情況下都是要進行分割的。

　　5、走線：設置信號走線時，需注意調整信號線最好走在內信號層，另外信號要走在自己的地層上。

　　6、DRC檢查：六層PCB電路板繪制完成后，必須進行DRC檢查是否有違背規則而未發現的地方。
